Critical Path Analysis

Critical Path Analysis

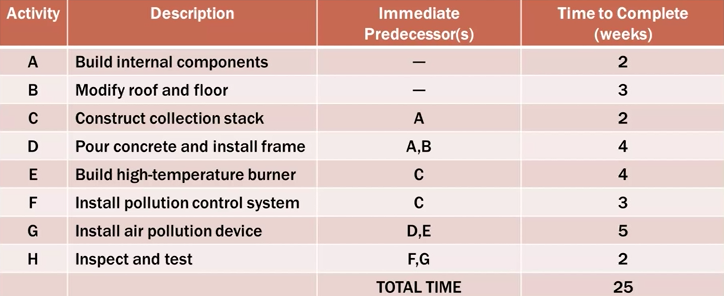

ex)

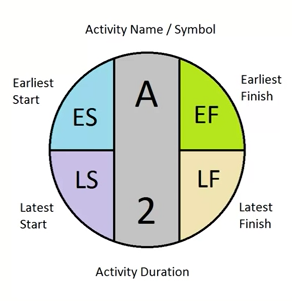

1. ES (earliest start)  - Earliest start time given predecessor activities

2. EF (earliest finish) - Earliest possible completion time

3. LS (latest start)     - Latest start time as to not delay entire project

4. LF (latest finish)    - Latest finish time as to not delay entire project



1) Forward Pass

​- Proceed through diagram from strat to finish

   다이아그램의 시작부터 시간을 계산해 나감

- ES와 EF를 알 수 있다.



◎ ES (earliest start) = Max EF of all intermediate predecessors

◎ EF (earliest finish) = ES (earliest start) + AT (activity time)



2) Backward Pass

- Proceed through diagram from finish to start

   다이아그램의 마지막 부분부터 앞으로 되짚어 계산해 나감

- LS와 LF를 알 수 있다.



◎ LF = Min LS of all intermediate following

​◎ LS = LF - AT



​3) Slack time

- The length of time an activity can be delayed without delaying the entire projcet

   전체 프로젝트의 예정시간을 지연시키지 않는 범위에서 각 activity의 시작이 늦춰질 수 있는 시간



​◎ Slack time = LS - ES or LF - EF



​Activity with zero slack are critical activities and lie on the critcal path.

슬랙이 0 인 activities 가 크리티컬 패스에 있다고 할 수 있다.

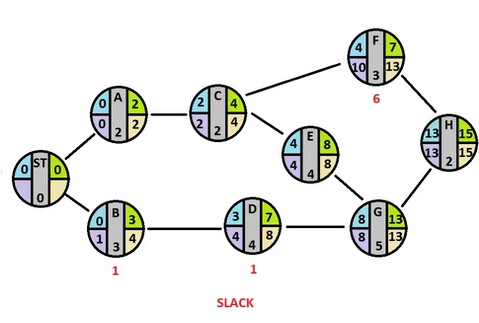

​위의 주어진 표를 도식화 하면 아래와 같다.







​B, D -> slack = 1, not on critical path.



​if project is behind, slack node 인 B, D, F의 resource를 critical path 위 node에 투입하여 project를 최단/ 예정된 시간에 완료할 수 있도록 활용
